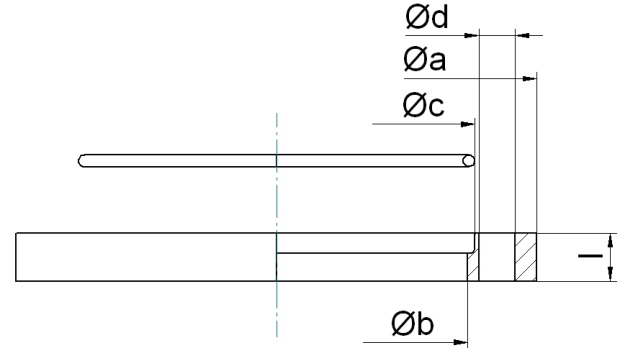

Bild 1 - ISO-Überwurffl.m.Sprengring DN 250 1.4301 Øa=335 / Øb=290,7 / Øc=310 / Ød=11 / l=16 / Bohrung: 12x30° / Ring Ø5

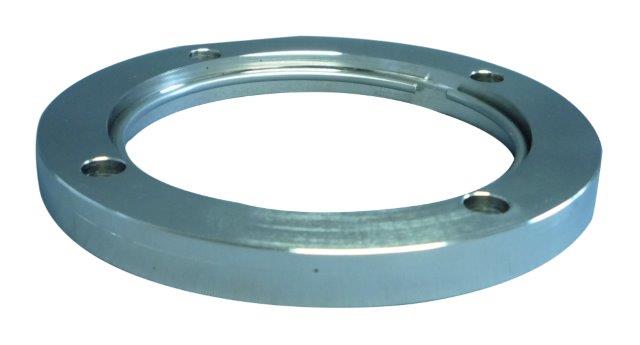

Bild 2 - ISO-Überwurffl.m.Sprengring DN 250 1.4301 Øa=335 / Øb=290,7 / Øc=310 / Ød=11 / l=16 / Bohrung: 12x30° / Ring Ø5
Bild 1
Bild 2

ISO-Überwurffl.m.Sprengring DN 250 1.4301 Øa=335 / Øb=290,7 / Øc=310 / Ød=11 / l=16 / Bohrung: 12x30° / Ring Ø5

Auf Anfrage
Artikel-Nr.: 6595
Lieferzeit:
auf Anfrage auf Anfrage
Download Step-CAD-DateiDownload Step-CAD-Datei

Kategorie: Klammerflanschbauteile ISO-K,ISO-K Bauteile,ISO Überwurfflansch mit Sprengring 1.4301
ISO-Überwurffl.m.Sprengring DN 250 1.4301 Øa=335 / Øb=290,7 / Øc=310 / Ød=11 / l=16 / Bohrung: 12x30° / Ring Ø5
